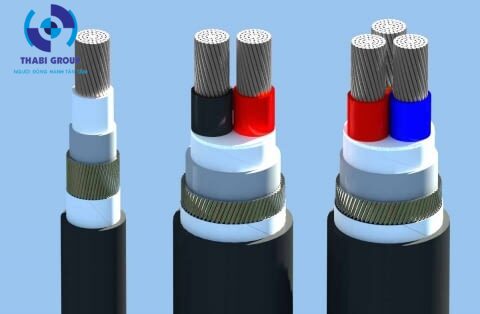

CÁP RUỘT NHÔM GIÁP SỢI KIM LOẠI, VỎ PVC AVV/AWA − 0,6/1 KV & AVV/SWA − 0,6/1 KV
TỔNG QUAN
TIÊU CHUẨN ÁP DỤNG
• TCVN 6612/ IEC 60228
NHẬN BIẾT LÕI
+ Cáp 1 lõi: Màu đen.
+ Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – đen (trung tính) – xanh lục & vàng (TER).
Bằng vạch màu trên cách điện màu trắng:
+ Cáp 1 lõi: không vạch.
+ Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – không vạch (trung tính) – xanh lục (TER).
Hoặc theo yêu cầu khách hàng.
CẤU TRÚC
ĐẶC TÍNH KỸ THUẬT
|
|
|
|
|
|
|
|
|
|
5.1 – CÁP AVV/AWA – 1 LÕI. AVV/AWA CABLE – 1 CORE.
|
Ruột dẫn – Conductor |
Chiều dày cách điện danh nghĩa Nominal thickness of insulation |
Đường kính sợi giáp danh nghĩa Nominal diameter of armour wire |
Chiều dày vỏ danh nghĩa Nominal thickness of sheath |
Đường kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng(*) Approx. mass |
|||
|
Tiết diện danh nghĩa Nominal area |
Kết cấu Structure |
Đường kính ruột dẫn gần đúng(*) Approx. conductor diameter |
Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C |
|||||
|
mm2 |
N0/mm |
mm |
Ω./km |
mm |
mm |
mm |
mm |
kg/km |
|
50 |
CC |
8,00 |
0,641 |
1,4 |
1,25 |
1,5 |
18,2 |
452 |
|
70 |
CC |
9,70 |
0,443 |
1,4 |
1,25 |
1,5 |
20,0 |
560 |
|
95 |
CC |
11,30 |
0,320 |
1,6 |
1,25 |
1,6 |
22,1 |
693 |
|
120 |
CC |
12,80 |
0,253 |
1,6 |
1,6 |
1,7 |
24,4 |
855 |
150 |
CC |
14,13 |
0,206 |
1,8 |
1,6 |
1,7 |
26,2 |
1008 |
|
185 |
CC |
15,70 |
0,164 |
2,0 |
1,6 |
1,8 |
28,3 |
1178 |
|
240 |
CC |
18,03 |
0,125 |
2,2 |
1,6 |
1,9 |
31,3 |
1455 |
|
300 |
CC |
20,40 |
0,100 |
2,4 |
1,6 |
2,0 |
35,0 |
1845 |
|
400 |
CC |
23,20 |
0,0778 |
2,6 |
2,0 |
2,1 |
38,8 |
2261 |
|
500 |
CC |
26,20 |
0,0605 |
2,8 |
2,0 |
2,2 |
42,4 |
2733 |
|
630 |
CC |
30,20 |
0,0469 |
2,8 |
2,0 |
2,4 |
47,1 |
3386 |
– CC : Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor.
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
5.2 – CÁP AVV/SWA – 2 ĐẾN 4 LÕI. AVV/SWA CABLE – 2 TO 4 CORES.
|
Ruột dẫn Conductor |
Chiều dày cách điện danh nghĩa Nominal thickness of insulation |
Đường kính sợi giáp danh nghĩa Nominal diameter of armour wire |
Chiều dày vỏ danh nghĩa Nominal thickness of sheath |
Đường kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng(*) Approx. mass |
|||||||||||
|
Tiết diện danh nghĩa Nominal area |
Kết cấu Structure |
Đường kính ruột dẫn gần đúng(*) Approx. conductor diameter |
Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C |
2 Lõi Core |
3 Lõi Core |
4 Lõi Core |
2 Lõi Core |
3 Lõi Core |
4 Lõi Core |
2 Lõi Core |
3 Lõi Core |
4 Lõi Core |
2 Lõi Core |
3 Lõi Core |
4 Lõi Core |
|
|
mm2 |
N0/mm |
mm |
Ω/km |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
kg/km |
kg/km |
|
10 |
CC |
3,75 |
3,08 |
1,0 |
1,25 |
1,25 |
1,25 |
1,8 |
1,8 |
1,8 |
19,8 |
20,8 |
22,3 |
664 |
739 |
849 |
|
16 |
CC |
4,65 |
1,91 |
1,0 |
1,25 |
1,25 |
1,6 |
1,8 |
1,8 |
1,8 |
21,6 |
22,7 |
25,1 |
773 |
878 |
1148 |
|
25 |
CC |
5,80 |
1,20 |
1,2 |
1,6 |
1,6 |
1,6 |
1,8 |
1,8 |
1,8 |
25,4 |
26,8 |
28,9 |
1120 |
1264 |
1467 |
|
35 |
CC |
6,85 |
0,868 |
1,2 |
1,6 |
1,6 |
1,6 |
1,8 |
1,8 |
1,9 |
27,5 |
29,0 |
31,6 |
1276 |
1461 |
1709 |
|
50 |
CC |
8,00 |
0,641 |
1,4 |
1,6 |
1,6 |
2,0 |
1,9 |
2,0 |
2,1 |
30,8 |
32,7 |
36,9 |
1554 |
1807 |
2426 |
|
70 |
CC |
9,70 |
0,443 |
1,4 |
2,0 |
2,0 |
2,0 |
2,0 |
2,1 |
2,2 |
35,3 |
37,9 |
41,3 |
2124 |
2532 |
2998 |
|
95 |
CC |
11,30 |
0,320 |
1,6 |
2,0 |
2,0 |
2,5 |
2,2 |
2,2 |
2,4 |
40,0 |
42,3 |
47,8 |
2608 |
3059 |
4065 |
|
120 |
CC |
12,80 |
0,253 |
1,6 |
2,0 |
2,0 |
2,5 |
2,3 |
2,3 |
2,5 |
42,9 |
45,9 |
51,8 |
2974 |
3506 |
4707 |
|
150 |
CC |
14,13 |
0,206 |
1,8 |
2,5 |
2,5 |
2,5 |
2,4 |
2,5 |
2,7 |
48,2 |
51,6 |
57,0 |
3867 |
4617 |
5559 |
|
185 |
CC |
15,70 |
0,164 |
2,0 |
2,5 |
2,5 |
2,5 |
2,6 |
2,7 |
2,9 |
52,9 |
56,6 |
62,5 |
4504 |
5344 |
6511 |
|
240 |
CC |
18,03 |
0,125 |
2,2 |
2,5 |
2,5 |
2,5 |
2,8 |
2,9 |
3,1 |
59,1 |
63,3 |
69,9 |
5418 |
6531 |
7901 |
|
300 |
CC |
20,40 |
0,100 |
2,4 |
2,5 |
2,5 |
2,5 |
2,9 |
3,1 |
3,3 |
65,2 |
70,0 |
77,3 |
6430 |
7756 |
9437 |
|
400 |
CC |
23,20 |
0,0778 |
2,6 |
2,5 |
3,15 |
3,15 |
3,2 |
3,4 |
3,6 |
72,6 |
79,2 |
87,3 |
7672 |
10156 |
12418 |
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.– CC : Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor.
5.3 – CÁP AVV/SWA – 3 PHA + 1 TRUNG TÍNH AVV/SWA CABLE – 3 PHASE + 1NEUTRAL CORES.
|
Tiết diện danh nghĩa Nominal area
|
Lõi pha – Phase conductor |
Lõi trung tính – Neutral conductor |
Đường kính sợi giáp danh định Nominal diameter of armour wire
|
Chiều dày vỏ danh nghĩa Nominal thickness of sheath
|
Đường kính tổng gần đúng (*) Approx. overall diameter |
Khối lượng cáp gần đúng (*) Approx. mass |
||||||||
|
Tiết diện danh nghĩa Nominal area
|
Kết cấu Structure |
Đường kính ruột dẫn gần đúng(*) Approx. conductor diameter |
Chiều dày cách điện danh nghĩa Nominal thickness of insulation |
Điện trở DC tối đa ở 20 0C Max. DC resistance at 200C |
Tiết diện danh nghĩa Nominal area
|
Kết cấu Structure |
Đường kính ruột dẫn gần đúng(*) Approx. conductor diameter |
Chiều dày cách điện danh nghĩa Nominal thickness of insulation |
Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C |
|||||
|
mm2 |
mm2 |
N0/mm |
mm |
mm |
Ω/km |
mm2 |
N0/mm |
mm |
mm |
Ω/km |
mm |
mm |
mm |
kg/km |
|
3×16 + 1×10 |
16 |
CC |
4,65 |
1,0 |
1,91 |
10 |
CC |
3,75 |
1,0 |
3,08 |
1,6 |
1,8 |
24,6 |
1101 |
|
3×25 + 1×16 |
25 |
CC |
5,80 |
1,2 |
1,20 |
16 |
CC |
4,65 |
1,0 |
1,91 |
1,6 |
1,8 |
27,9 |
1398 |
|
3×35 + 1×16 |
35 |
CC |
6,85 |
1,2 |
0,868 |
16 |
CC |
4,65 |
1,0 |
1,91 |
1,6 |
1,9 |
30,0 |
1568 |
|
3×35 + 1×25 |
35 |
CC |
6,85 |
1,2 |
0,868 |
25 |
CC |
5,80 |
1,2 |
1,20 |
1,6 |
1,9 |
31,0 |
1655 |
|
3×50 + 1×25 |
50 |
CC |
8,00 |
1,4 |
0,641 |
25 |
CC |
5,80 |
1,2 |
1,20 |
2,0 |
2,0 |
34,8 |
2193 |
|
3×50 + 1×35 |
50 |
CC |
8,00 |
1,4 |
0,641 |
35 |
CC |
6,85 |
1,2 |
0,868 |
2,0 |
2,0 |
35,8 |
2311 |
|
3×70 + 1×35 |
70 |
CC |
9,70 |
1,4 |
0,443 |
35 |
CC |
6,85 |
1,2 |
0,868 |
2,0 |
2,1 |
39,2 |
2732 |
|
3×70 + 1×50 |
70 |
CC |
9,70 |
1,4 |
0,443 |
50 |
CC |
8,00 |
1,4 |
0,641 |
2,0 |
2,2 |
40,3 |
2851 |
3×95 + 1×50 |
95 |
CC |
11,30 |
1,6 |
0,320 |
50 |
CC |
8,00 |
1,4 |
0,641 |
2,0 |
2,3 |
44,0 |
3338 |
|
3×95 + 1×70 |
95 |
CC |
11,30 |
1,6 |
0,320 |
70 |
CC |
9,70 |
1,4 |
0,443 |
2,0 |
2,3 |
45,5 |
3497 |
|
3×120 + 1×70 |
120 |
CC |
12,80 |
1,6 |
0,253 |
70 |
CC |
9,70 |
1,4 |
0,443 |
2,5 |
2,5 |
49,8 |
4369 |
|
3×120 + 1×95 |
120 |
CC |
12,80 |
1,6 |
0,253 |
95 |
CC |
11,30 |
1,6 |
0,320 |
2,5 |
2,5 |
50,9 |
4570 |
|
3×150 + 1×70 |
150 |
CC |
14,13 |
1,8 |
0,206 |
70 |
CC |
9,70 |
1,4 |
0,443 |
2,5 |
2,6 |
53,3 |
4960 |
|
3×150 + 1×95 |
150 |
CC |
14,13 |
1,8 |
0,206 |
95 |
CC |
11,30 |
1,6 |
0,320 |
2,5 |
2,6 |
54,8 |
5176 |
|
3×185 + 1×95 |
185 |
CC |
15,70 |
2,0 |
0,164 |
95 |
CC |
11,30 |
1,6 |
0,320 |
2,5 |
2,7 |
58,6 |
5847 |
|
3×185 + 1×120 |
185 |
CC |
15,70 |
2,0 |
0,164 |
120 |
CC |
12,80 |
1,6 |
0,253 |
2,5 |
2,8 |
59,6 |
6014 |
|
3×240 + 1×120 |
240 |
CC |
18,03 |
2,2 |
0,125 |
120 |
CC |
12,80 |
1,6 |
0,253 |
2,5 |
2,9 |
65,1 |
7066 |
|
3×240 + 1×150 |
240 |
CC |
18,03 |
2,2 |
0,125 |
150 |
CC |
14,13 |
1,8 |
0,206 |
2,5 |
3,0 |
66,8 |
7297 |
|
3×240 + 1×185 |
240 |
CC |
18,03 |
2,2 |
0,125 |
185 |
CC |
15,70 |
2,0 |
0,164 |
2,5 |
3,0 |
68,0 |
7537 |
|
3×300 + 1×150 |
300 |
CC |
20,40 |
2,4 |
0,100 |
150 |
CC |
14,13 |
1,8 |
0,206 |
2,5 |
3,1 |
72,0 |
8403 |
|
3×300 + 1×185 |
300 |
CC |
20,40 |
2,4 |
0,100 |
185 |
CC |
15,70 |
2,0 |
0,164 |
2,5 |
3,2 |
73,4 |
8679 |
|
3×400 + 1×185 |
400 |
CC |
23,20 |
2,6 |
0,0778 |
185 |
CC |
15,70 |
2,0 |
0,164 |
3,15 |
3,4 |
81,7 |
11096 |
|
3×400 + 1×240 |
400 |
CC |
23,20 |
2,6 |
0,0778 |
240 |
CC |
18,03 |
2,2 |
0,125 |
3,15 |
3,5 |
83,5 |
11467 |
– CC : Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor.
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
